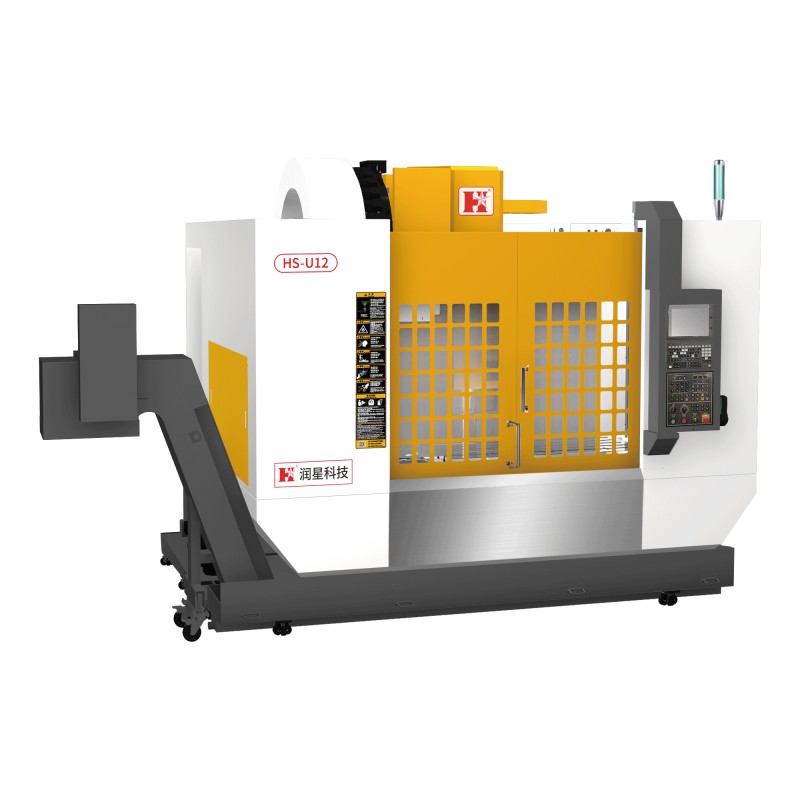

Вертикальные обрабатывающие центры серии U
Вертикальные обрабатывающие центры серии U представляют собой высокоскоростные и высокоточные станки. Оборудование оснащено прецизионными линейными направляющими и ходовыми винтами, обладает превосходной динамической характеристикой, что обеспечивает возможность высокоскоростного резания и отсутствие рывков при работе на низких скоростях.
Описание
маркер
Вертикальные обрабатывающие центры серии U
Идеальное сочетание высокой частоты вращения и высокой стабильности
Высокоскоростное резание / отсутствие рывков на низких скоростях / гарантированная эффективность обработки
Вертикальные обрабатывающие центры серии U представляют собой высокоскоростные и высокоточные станки. Оборудование оснащено прецизионными линейными направляющими и ходовыми винтами, обладает превосходной динамической характеристикой, что обеспечивает возможность высокоскоростного резания и отсутствие рывков при работе на низких скоростях.
После однократного закрепления заготовки станок может автоматически и последовательно выполнять различные операции, включая фрезерование, сверление, растачивание, рассверливание, зенкерование, развёртывание, нарезание резьбы и другие виды обработки.
Оборудование подходит для средне- и мелкосерийного производства широкой номенклатуры сложных деталей, таких как корпусные детали средних и малых размеров, плиты, диски, арматура, корпуса, пресс-формы и другие. Станки широко применяются в отраслях прецизионного машиностроения, при производстве 5G-изделий, в металлообработке, автомобильном компонентном производстве и в медицинской промышленности.
Применён шпиндель с коническим хвостовиком типа BBT с двусторонним прилеганием конуса, обеспечивающий высокую частоту вращения и низкий уровень вибрации, при этом одновременно удовлетворяя требованиям высокой жёсткости и высокоскоростной обработки. Механический шпиндель с прямым приводом, конструкция с увеличенными подшипниками и усиленным механизмом затягивания инструмента обеспечивают высокую частоту вращения шпинделя. Высокая жёсткость, сокращённое время разгона и торможения шпинделя, высокие скорости перемещения по трём осям обеспечивают высокую эффективность обработки.
Конструкция станка отличается гибкостью, предусмотрен широкий выбор опциональных комплектаций, что позволяет подобрать наиболее подходящую конфигурацию в соответствии с реальными производственными потребностями. Оборудование обладает высокой степенью кастомизации и применимо в самых различных производственных сценариях.
Удаление стружки осуществляется под большим углом наклона: конструкция переднего стружкоудаления значительно увеличивает угол наклона для отвода стружки, снижая вероятность её накопления. Внутренняя система охлаждения с замкнутым циклом и большим расходом жидкости обеспечивает интенсивную промывку рабочей зоны, исключая образование застойных зон и скопление стружки в труднодоступных местах; высокая эффективность стружкоудаления гарантирует сохранение производительности и качества обработки.
Полностью закрытое защитное ограждение исключает протечки охлаждающей жидкости, выпадение стружки и выброс масляного тумана, улучшая условия в цехе. Конструкция пневматической системы станка выполнена по закрытой схеме, что эффективно предотвращает попадание пыли и посторонних частиц, обеспечивает стабильность работы станка и продлевает срок его службы.
В стандартной комплектации предусмотрен стружкоудаляющий конвейер, подходящий для условий интенсивного стружкообразования и сокращающий необходимость ручного обслуживания. Конструкция станка разработана с учётом принципов эргономики, что повышает удобство эксплуатации, обслуживания и ремонтных работ.
| Модель изделия | HS-U8 | HS-U10 | HS-U12 | Ед. изм. |
| Ход (X/Y/Z) | 800/600/600 | 1000/600/600 | 1200/600/600 | мм |
| Расстояние от торца шпинделя до рабочей поверхности стола | 150-750 | 150-750 | 150-750 | мм |
| Расстояние от оси шпинделя до кожуха оси Z | 620 | 620 | 620 | мм |
| Размер рабочего стола | 1000×600 | 1200×600 | 1400×600 | мм |
| Размер Т-образных пазов | 5×18×100 | 5×18×100 | 5×18×100 | мм |
| Максимальная нагрузка на стол | 700 | 850 | 1000 | кг |
| Максимальная частота вращения шпинделя | 12000 | 12000 | 12000 | об/мин |
| Конус шпинделя | BBT40 | BBT40 | BBT40 | - |
| Мощность двигателя шпинделя (непрерывный режим / 25%) | 11(15) | 11(15) | 11(15) | кВт |
| Крутящий момент на шпинделе (непрерывный режим / 25%) | 52.5(95.5) | 52.5(95.5) | 52.5(95.5) | Н·м |
| Скорость рабочей подачи | 1-24000 | 1-24000 | 1-24000 | мм/мин |
| Скорость быстрого перемещения (X/Y/Z) | 36/36/36 | 36/36/36 | 36/36/36 | м/мин |
| Тип магазина инструментов | Дисковый | Дисковый | Дисковый | |
| Ёмкость магазина инструментов | 24 | 24 | 24 | шт. |
| Точность позиционирования | 0.008/0.008/0.008 | 0.010/0.008/0.008 | 0.010/0.008/0.008 | мм |
| Точность повторного позиционирования | 0.006/0.006/0.006 | 0.008/0.006/0.006 | 0.008/0.006/0.006 | мм |
| Масса станка | 5000 | 5500 | 6000 | кг |
| Габаритные размеры станка | 2380×3250×3020 | 2800×3250×3020 | 3200×3120×3020 | мм |
