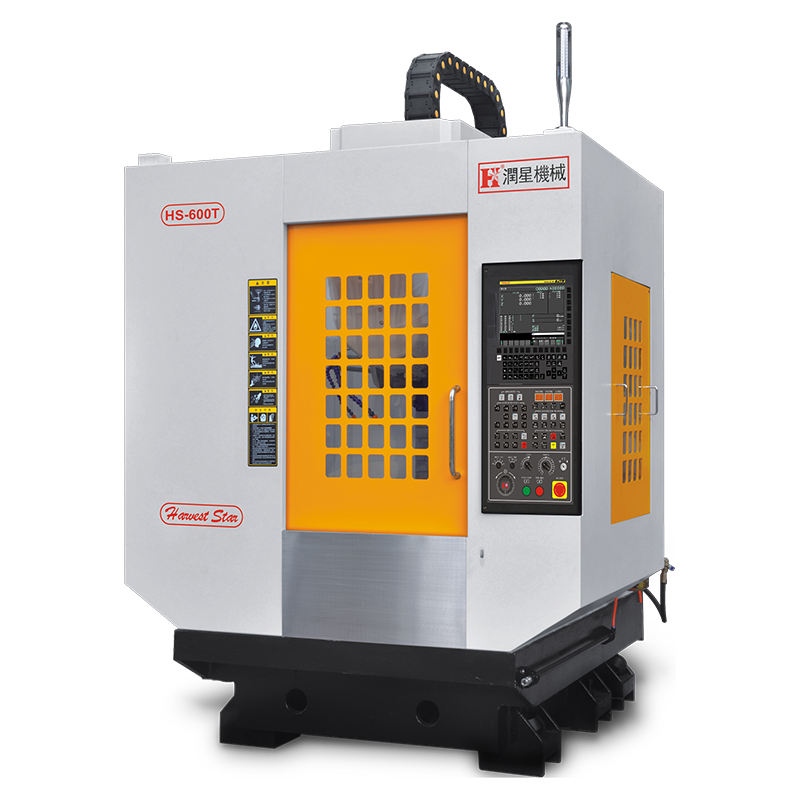

Сверлильно-резьбонарезные обрабатывающие центры серии T
Сверлильно-резьбонарезные обрабатывающие центры серии T разработаны как классические модели для обеспечения высокой скорости работы, оптимального соотношения цены и качества, а также высокой надежности. Оборудование данной серии позволяет выполнять различные виды обработки, включая фрезерование, сверление, нарезание резьбы и другие операции. Станки отличаются высокой точностью, высокими скоростными характеристиками и высокой эффективностью обработки. Подходят для производства мелких металлоконструкций, в 3C-индустрии, для изготовления пресс-форм, в автомобильной и потребительской электронике, при производстве корпусов 5G-оборудования и комплектующих, а также в других смежных отраслях.
Описание
маркер
Сверлильно-резьбонарезные обрабатывающие центры серии T
Превосходные характеристики / Высокое соотношение цены и качества
Широкое применение / Популярность на рынке
Сверлильно-резьбонарезные обрабатывающие центры серии T разработаны как классические модели для обеспечения высокой скорости работы, оптимального соотношения цены и качества, а также высокой надежности. Оборудование данной серии позволяет выполнять различные виды обработки, включая фрезерование, сверление, нарезание резьбы и другие операции. Станки отличаются высокой точностью, высокими скоростными характеристиками и высокой эффективностью обработки. Подходят для производства мелких металлоконструкций, в 3C-индустрии, для изготовления пресс-форм, в автомобильной и потребительской электронике, при производстве корпусов 5G-оборудования и комплектующих, а также в других смежных отраслях.
Модели серии T отличаются технической зрелостью, компактностью и малой массой, что делает их пригодными для использования в различных производственных условиях.
Шпиндели оснащены прецизионными радиально-упорными шарикоподшипниками, обеспечивают высокую частоту вращения и низкий уровень вибрации, характеризуются высокой точностью и высокими эксплуатационными показателями.
Время разгона и торможения шпинделя сокращено, скорости перемещения по трём осям высоки, ускорения увеличены, что обеспечивает высокую производительность обработки.
Модели отличаются технической зрелостью, стабильностью, надёжностью и высокой точностью. Конструкция станков проста и компактна, оборудование в целом более лёгкое и маневренное, удобно в эксплуатации и обслуживании, что существенно повышает производительность труда.
Пневматические и гидравлические линии полностью модернизированы и оптимизированы; после конструктивных улучшений схема прокладки трубопроводов стала более рациональной, трассы проложены аккуратно, что повышает эстетичность и практичность.
Это не только улучшает общий визуальный облик станка, но и обеспечивает высокую эффективность и стабильность подачи воздуха и жидкостей.
Шариковые винтовые пары и направляющие по трём осям смазываются с помощью автоматической системы жидкой смазки малой подачи; система автоматически регулирует объём подаваемого масла, и после распределения смазка порционно и по расписанию подаётся на винты и направляющие.
Внешний вид станков выполнен в лаконичном и эстетичном стиле, оборудование занимает мало места и подходит для различных производственных условий, что позволяет существенно экономить производственные площади.
Подходит для обработки алюминиевых сплавов, стали, меди, инженерных пластиков и других материалов, удовлетворяя потребности различных отраслей и задачи по обработке разнообразных заготовок.
| Модель изделия | HS-500T | HS-500TA | HS-600T | HS-600TA | Ед. изм. | ||
| Ход (X/Y/Z) | 500/400/320 | 500/400/320 | 600/400/320 | 600/400/320 | мм | ||
| Расстояние от торца шпинделя до рабочей поверхности стола | Стандарт: 145–465 | Стандарт | 180-500 | Стандарт | 145-465 | Стандарт: 180–500 | мм |
| Опция: 245–565 | Опция | 280-600 | Опция | 245-565 | Опция: 280–600 | мм | |
| Расстояние от оси шпинделя до кожуха оси Z | 425 | 425 | 425 | 425 | мм | ||
| Размер рабочего стола | 650×400 | 650×400 | 700×400 | 700×400 | мм | ||
| Размер Т-образных пазов | 3×14×125 | 3×14×125 | 3×14×100 | 3×14×100 | мм | ||
| Максимальная нагрузка на стол | 300 | 300 | 300 | 300 | кг | ||
| Максимальная частота вращения шпинделя | 24000 | 24000 | 20000 | 20000 | об/мин | ||
| Конус шпинделя | BBT30 | BBT30 | BBT30 | BBT30 | |||
| Мощность двигателя шпинделя (непрерывный режим / 25%) | 2.2(5.5) | 2.2(5.5) | 6(9) | 6(9) | кВт | ||
| Крутящий момент на шпинделе (непрерывный режим / 25%) | 3.5(8.76) | 3.5(8.76) | 11.5(28.7) | 11.5(28.7) | Н·м | ||
| Скорость рабочей подачи | 1-30000 | 1-30000 | 1-30000 | 1-30000 | мм/мин | ||
| Скорость быстрого перемещения (X/Y/Z) | 48/48/48 | 48/48/48 | 48/48/48 | 48/48/48 | м/мин | ||
| Тип магазина инструментов | Наклонно-дисковый | Наклонно-дисковый | Наклонно-дисковый | Наклонно-дисковый | |||
| Ёмкость магазина инструментов | 21/26/32 | 21 | 21/26/32 | 21 | шт. | ||
| Точность позиционирования | 0.006/0.006/0.006 | 0.006/0.006/0.006 | 0.006/0.006/0.006 | 0.006/0.006/0.006 | мм | ||
| Точность повторного позиционирования | 0.004/0.004/0.004 | 0.004/0.004/0.004 | 0.004/0.004/0.004 | 0.004/0.004/0.004 | мм | ||
| Масса станка | 3000 | 3000 | 3050 | 3100 | кг | ||
| Габаритные размеры в плане | 1620×2330 | 1620×2260 | 1800×2330 | 1800×2260 | мм | ||
| Высота станка | мин.: 2480 макс.: 2610 | мин.: 2480 макс.: 2610 | мин.: 2480 макс.: 2610 | мин.: 2480 макс.: 2610 | мм | ||
