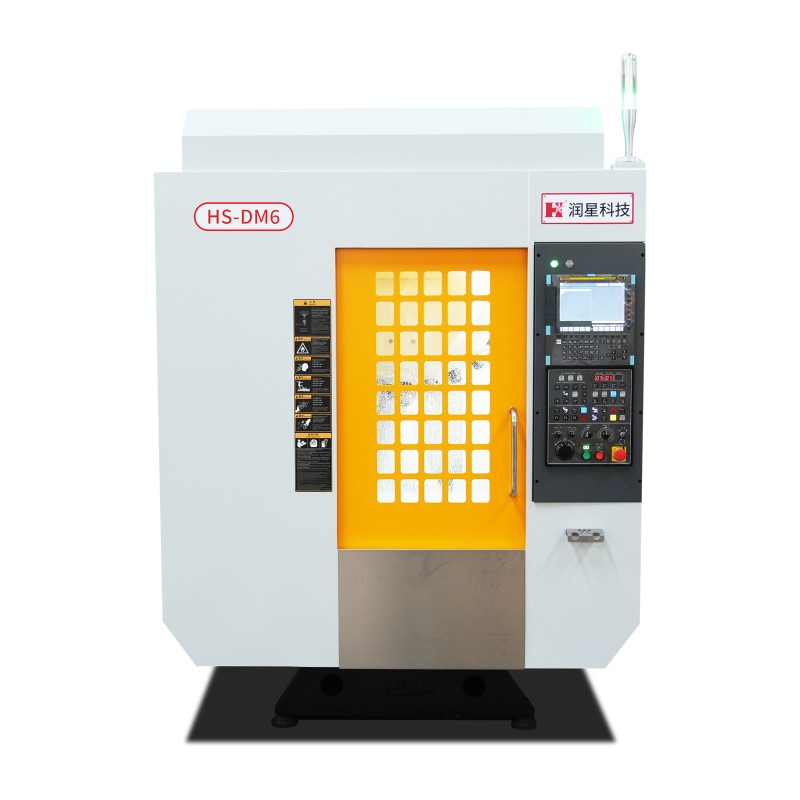

Сверлильно-фрезерные обрабатывающие центры серии DM
Сверлильно-фрезерные обрабатывающие центры серии DM отличаются высокой точностью, высокой жёсткостью, высокими скоростными характеристиками, высоким соотношением цены и качества, а также высокой надёжностью. По сравнению со сверлильно-резьбонарезным оборудованием серии T данные модели обладают повышенной жёсткостью. Станки позволяют выполнять такие операции, как фрезерование, сверление, нарезание резьбы, растачивание и другие.
Описание
маркер
Сверлильно-фрезерные обрабатывающие центры серии DM
Серия DM
Сверлильно-фрезерные обрабатывающие центры
Высокожёсткие обрабатывающие центры / высокая эффективность использования пространства
Широкая сфера применения / отличная репутация на рынке
Сверлильно-фрезерные обрабатывающие центры серии DM отличаются высокой точностью, высокой жёсткостью, высокими скоростными характеристиками, высоким соотношением цены и качества, а также высокой надёжностью. По сравнению со сверлильно-резьбонарезным оборудованием серии T данные модели обладают повышенной жёсткостью. Станки позволяют выполнять такие операции, как фрезерование, сверление, нарезание резьбы, растачивание и другие.
Высокие скорости перемещения, высокие обороты шпинделя и высокая производительность обработки делают оборудование пригодным для производства мелких металлоконструкций, в 3C-индустрии, для изготовления телекоммуникационного оборудования и автомобильных компонентов, корпусов 5G-оборудования и комплектующих, а также в других смежных отраслях. Для предприятий, работающих с литейными алюминиевыми сплавами, модели DM обеспечивают более высокую эффективность обработки по сравнению с другими моделями, отличаются широкой сферой применения и высоким соотношением цены и качества.
Данная серия оснащена шпиндельными двигателями серии α, обеспечивающими высокий крутящий момент на шпинделе, высокие ускорения и высокую производительность. Для отрасли литейных алюминиевых сплавов эффективность обработки выше по сравнению с другими моделями, что позволяет эффективно контролировать производственные затраты и обеспечивает выдающееся соотношение цены и качества.
Применена конструкция с прямым приводом шпинделя, обеспечивающая высокую жёсткость и превосходные динамические характеристики, что обеспечивает высокую скорость и точность операций сверления и нарезания резьбы. Используется высокопрочный механизм затягивания инструмента с увеличенной контактной поверхностью и высокой силой зажима, что обеспечивает снижение износа хвостовика инструмента и длительный срок службы.
Поворотный рабочий стол, благодаря его применению, существенно расширяет диапазон обрабатываемых заготовок на обрабатывающем центре. Ранее после однократного закрепления можно было обрабатывать только поверхность заготовки, тогда как оснащение поворотным столом добавляет возможность обработки нескольких поверхностей заготовки.
Оборудование отличается высокой жёсткостью и высокой эффективностью, при этом шпиндель и двигатель шпинделя выполнены с увеличенными размерами, обладают повышенной несущей способностью и стабильностью, что позволяет станку успешно справляться с задачами в автомобильной промышленности и при обработке литейных алюминиевых сплавов, демонстрируя исключительные эксплуатационные характеристики.
Конструкция пневматической системы станка выполнена по закрытой схеме, что обеспечивает лаконичный и эстетичный внешний вид, эффективно предотвращает попадание пыли и посторонних частиц, гарантирует стабильность работы станка и продлевает срок его службы.
Магазин инструментов с рычажно-захватным механизмом на 26 позиций обеспечивает время смены инструмента 1,6 секунды.

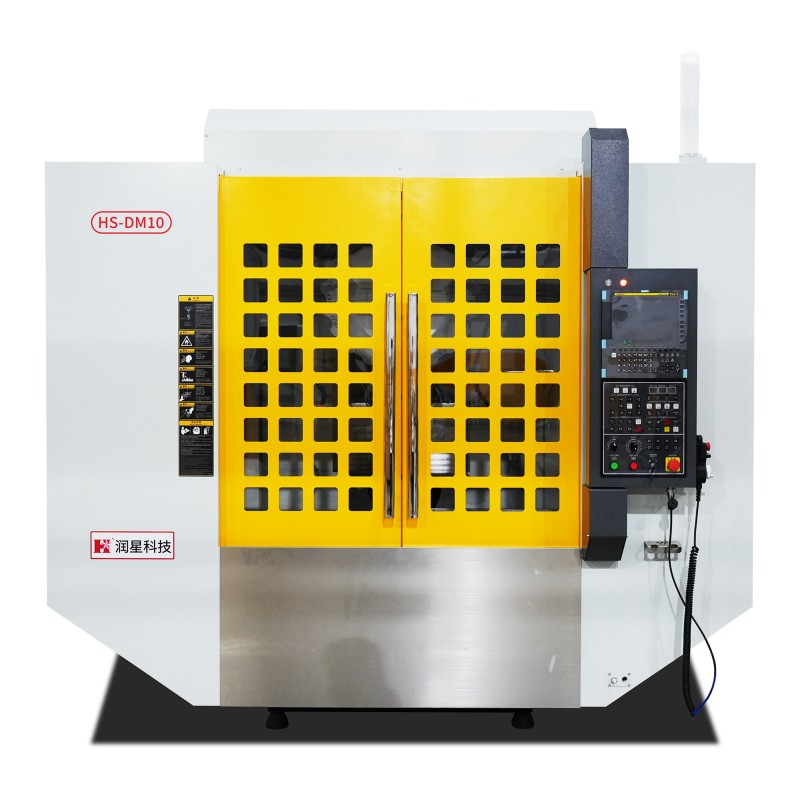

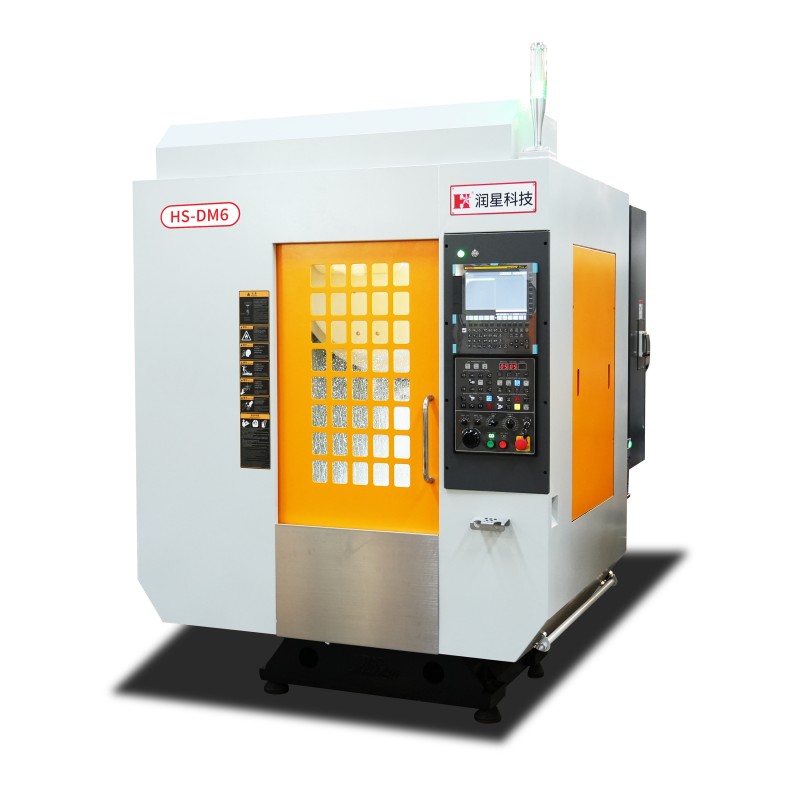

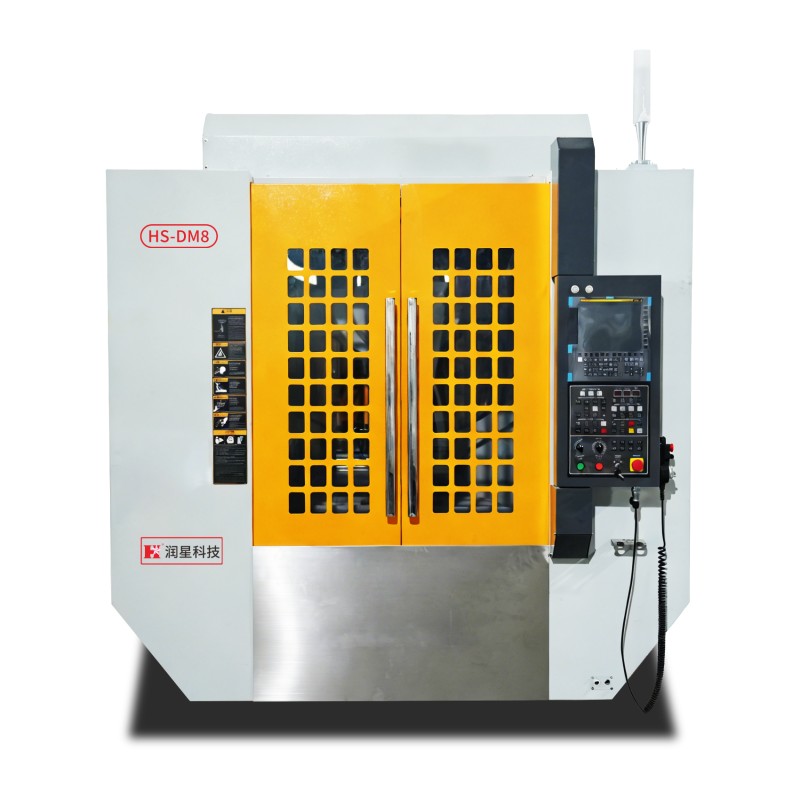

| Модель изделия | HS-DM5 | HS-DM6 | HS-DM8 | HS-DM10 | Ед. изм. |
| Ход (X/Y/Z) | 500/400/310 | 600/400/310 | 800/600/460 | 1000/600/460 | мм |
| Расстояние от торца шпинделя до рабочей поверхности стола | 150-460 | 150-460 | 150-610 | 150-610 | мм |
| Расстояние от оси шпинделя до кожуха оси Z | 420 | 420 | 620 | 620 | мм |
| Размер рабочего стола | 650×400 | 700×400 | 900×600 | 1100×600 | мм |
| Размер Т-образных пазов | 3×14×125 | 3×14×125 | 5×18×100 | 5×18×100 | мм |
| Максимальная нагрузка на стол | 300 | 300 | 500 | 550 | кг |
| Максимальная частота вращения шпинделя | 12000 | 12000 | 12000 | 12000 | об/мин |
| Конус шпинделя | BBT30 | BBT30 | BBT30 | BBT30 | |
| Мощность двигателя шпинделя (непрерывный режим / 25%) | 7.5(11) | 7.5(11) | 7.5(11) | 7.5(11) | кВт |
| Крутящий момент на шпинделе (непрерывный режим / 25%) | 20.5(35) | 20.5(35) | 20.5(35) | 20.5(35) | Н·м |
| Скорость рабочей подачи | 1-30000 | 1-30000 | 1-30000 | 1-30000 | мм/мин |
| Скорость быстрого перемещения (X/Y/Z) | 48/48/48 | 48/48/48 | 48/48/48 | 48/48/48 | м/мин |
| Тип магазина инструментов | Наклонно-дисковый | Наклонно-дисковый | Наклонно-дисковый | Наклонно-дисковый | |
| Ёмкость магазина инструментов | 26 | 26 | 26 | 26 | шт. |
| Точность позиционирования | 0.006/0.006/0.006 | 0.006/0.006/0.006 | 0.008/0.008/0.008 | 0.010/0.008/0.008 | мм |
| Точность повторного позиционирования | 0.004/0.004/0.004 | 0.004/0.004/0.004 | 0.006/0.006/0.006 | 0.008/0.006/0.006 | мм |
| Масса станка | 2500 | 2600 | 3800 | 4400 | кг |
| Габаритные размеры станка | 1730×2300×2310 | 1820×2300×2300 | 2300×3000×2470 | 2530×3010×2470 | мм |
связаться с нами
Сопутствующие популярные продукты
Сверлильно-резьбонарезные обрабатывающие центры серии T
Сверлильно-резьбонарезные обрабатывающие центры серии T разработаны как классические модели для обеспечения высокой скорости работы, оптимального соотношения цены и качества, а также высокой надежности. Оборудование данной серии позволяет выполнять различные виды обработки, включая фрезерование, сверление, нарезание резьбы и другие операции. Станки отличаются высокой точностью, высокими скоростными характеристиками и высокой эффективностью обработки. Подходят для производства мелких металлоконструкций, в 3C-индустрии, для изготовления пресс-форм, в автомобильной и потребительской электронике, при производстве корпусов 5G-оборудования и комплектующих, а также в других смежных отраслях.

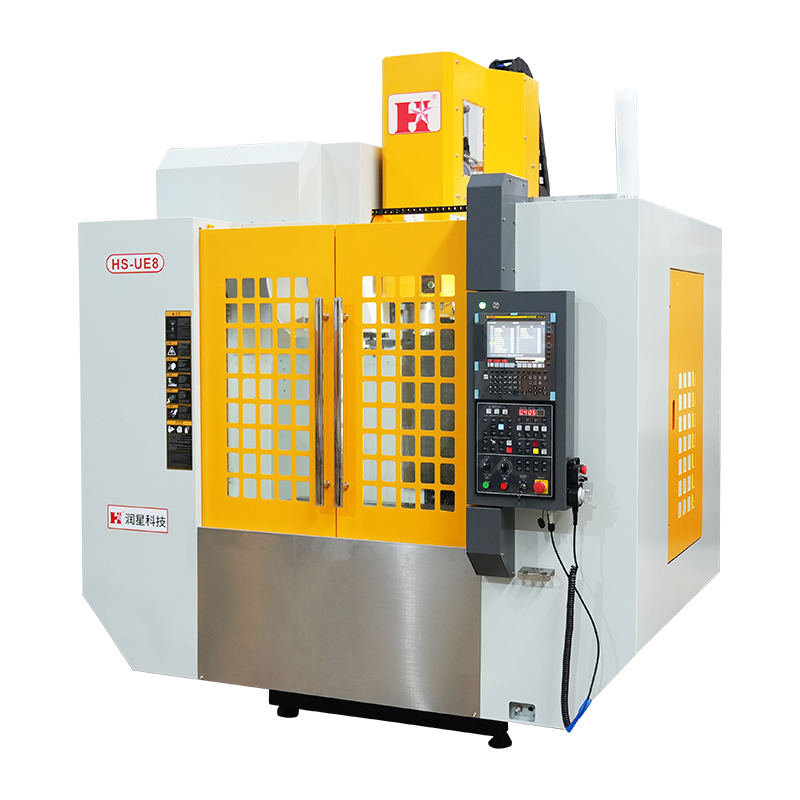

Вертикальные обрабатывающие центры серии UE
Оборудование оснащено прецизионными линейными направляющими и ходовыми винтами, обладает превосходной динамической характеристикой, что обеспечивает возможность высокоскоростного резания и отсутствие рывков при работе на низких скоростях.
Портальные обрабатывающие центры с линейными направляющими, серия H
Серия портальных обрабатывающих центров с линейными направляющими применяется в авиационно-космической, судостроительной, энергетической, тяжелого машиностроения, железнодорожного машиностроения, станкостроения, текстильного и полиграфического машиностроения, а также для обработки штампов автомобильных кузовных деталей и других крупногабаритных изделий.
Многоголовочные гравировально-фрезерные обрабатывающие центры
Оборудование прецизионной многоголовочной гравировально-фрезерной серии оснащено высокоточным электрошпинделем на 40000 об/мин, отличающимся высокой термической стабильностью и высокой точностью обработки. Конструкция выполнена по портальной схеме с применением мраморных материалов, станок отличается компактностью, высокой динамической жёсткостью и высокой стабильностью.

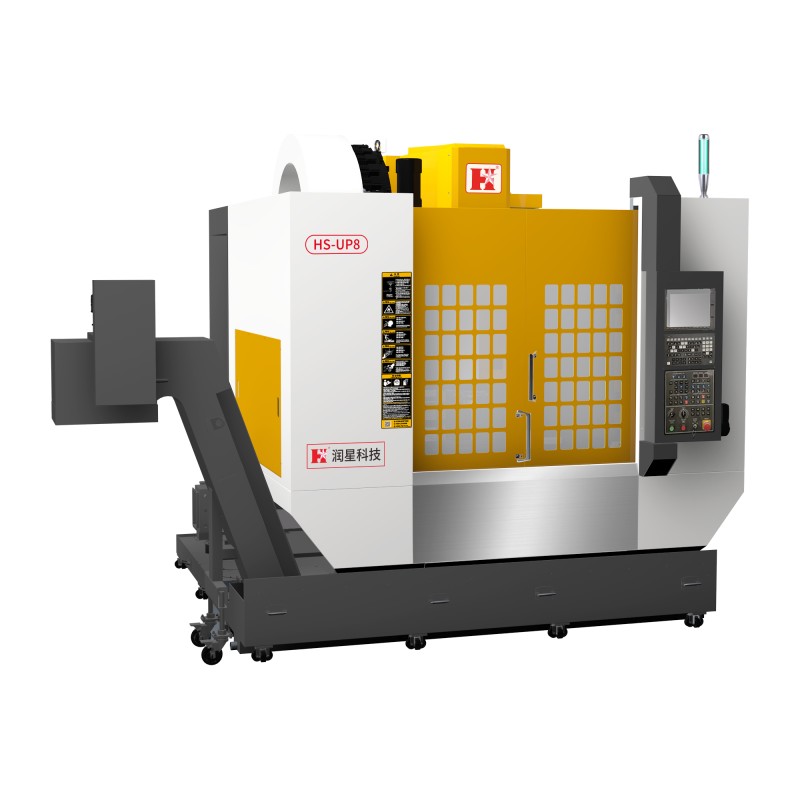

Вертикальные обрабатывающие центры серии UP
Вертикальные обрабатывающие центры серии HS-UP представляют собой высокоскоростные и высокоточные станки. Оборудование оснащено прецизионными линейными направляющими и ходовыми винтами, обладает превосходной динамической характеристикой, что обеспечивает возможность высокоскоростного резания и отсутствие рывков при работе на низких скоростях; при этом в стандартной комплектации предусмотрено охлаждение всей конструкции станка, пакет управляющих программ для пресс-форм, серводвигатели с большим моментом инерции, что обеспечивает высокую точность управления и высокую точность обработки.

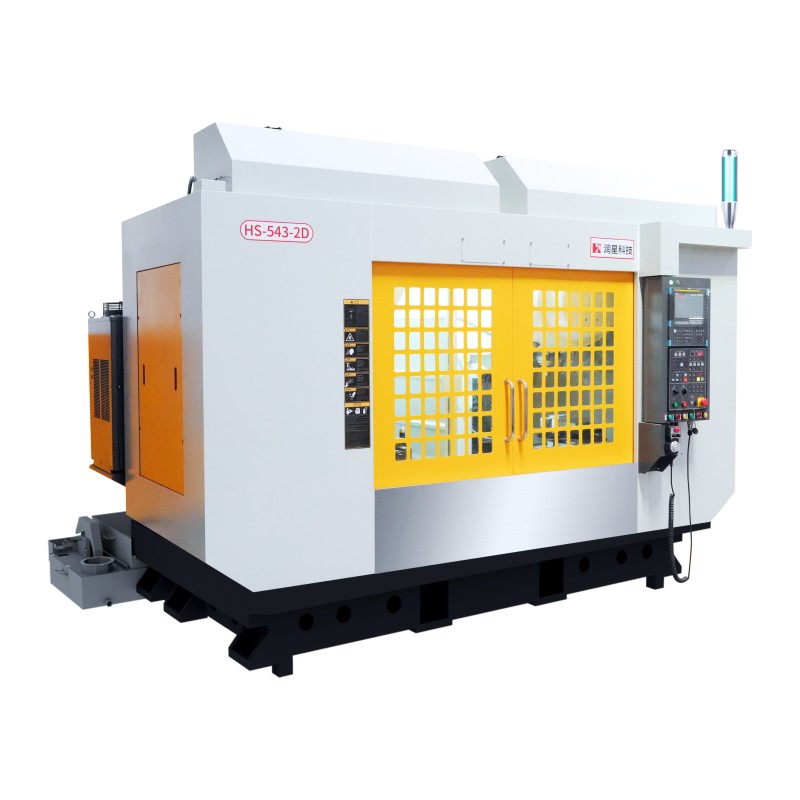

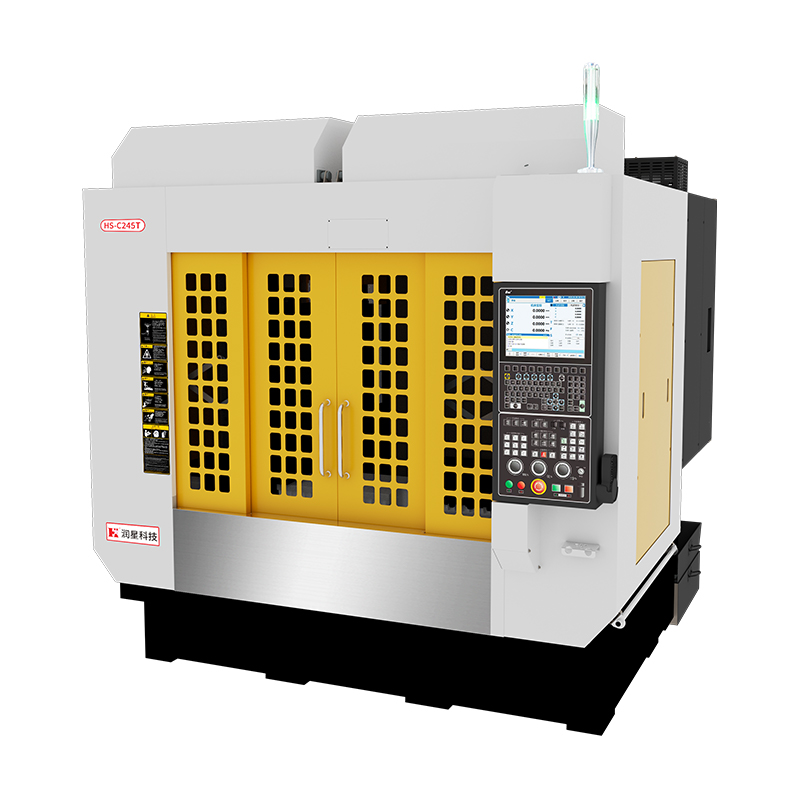

Многоканальные сверлильно-резьбонарезные обрабатывающие центры
Двухканальный сверлильно-резьбонарезной обрабатывающий центр представляет собой высокоточное и высокоэффективное оборудование для прецизионной обработки, объединяющее такие сложные технологические операции, как фрезерование, сверление, нарезание резьбы, растачивание и другие, и сохраняющее все эксплуатационные преимущества сверлильно-резьбонарезного оборудования.
Одноголовочные гравировально-фрезерные обрабатывающие центры
Оборудование прецизионной гравировально-фрезерной серии оснащено высокоточным встроенным шпинделем с постоянными магнитами на 36000 об/мин, отличающимся высокой термической стабильностью и высокой точностью обработки. Конструкция выполнена по портальной схеме, станок отличается компактностью, высокой динамической жёсткостью и высокой стабильностью. Применена интегрированная конструкция, обеспечивающая удобное взаимодействие с оператором и повышенную эргономичность управления станком.
Горизонтальные обрабатывающие центры серии H
Горизонтальные обрабатывающие центры серии отличаются высокими скоростями обработки и высокой жёсткостью. При однократной установке заготовки на приспособлении оборудование позволяет выполнять операции фрезерования, растачивания, сверления, нарезания резьбы и другие на нескольких поверхностях.

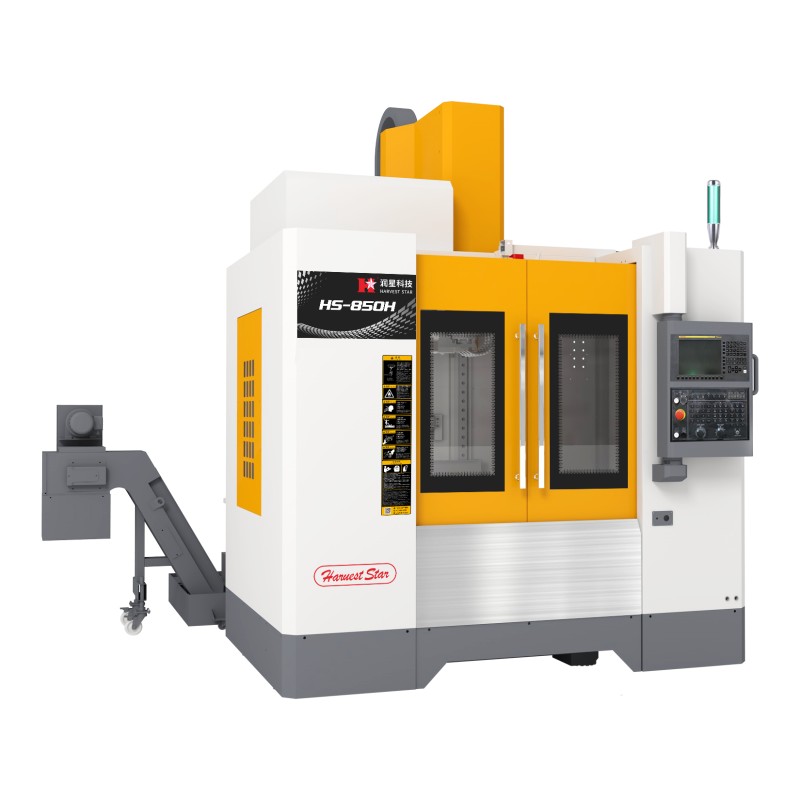

Вертикальные обрабатывающие центры серии H
Линейные вертикальные обрабатывающие центры данной серии представляют собой новое поколение станков с ЧПУ, созданное на основе лучших отечественных и зарубежных разработок в области вертикальных обрабатывающих центров, с применением передовых принципов эргономики, прецизионных производственных технологий и средств автоматизации, прошедшее многократные повторные расчёты методом конечных элементов в области инженерной механики, а также изготовление и испытание опытных образцов.

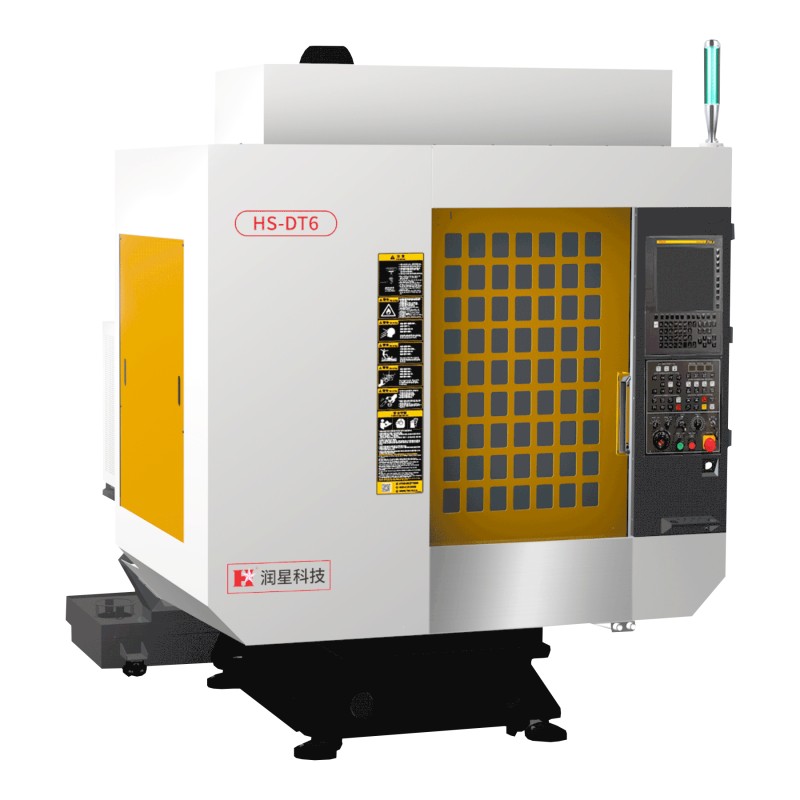

Сверлильно-резьбонарезные обрабатывающие центры серии DT
Сверлильно-резьбонарезные обрабатывающие центры серии DT объединяют в себе множество функций обработки, включая сверление, фрезерование, нарезание резьбы и другие операции. Оборудование отличается высокой точностью, высокой эффективностью, высокими скоростными характеристиками, высокой степенью автоматизации и высокой надёжностью.
Вертикальные обрабатывающие центры серии U
Вертикальные обрабатывающие центры серии U представляют собой высокоскоростные и высокоточные станки. Оборудование оснащено прецизионными линейными направляющими и ходовыми винтами, обладает превосходной динамической характеристикой, что обеспечивает возможность высокоскоростного резания и отсутствие рывков при работе на низких скоростях.

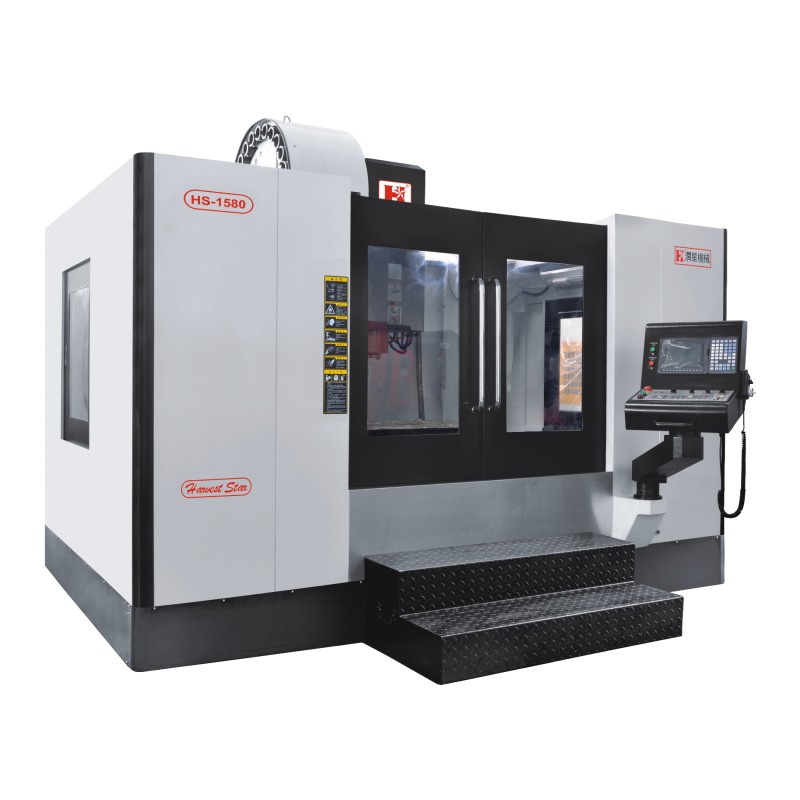

Вертикальные обрабатывающие центры с направляющими скольжения
Вертикальные обрабатывающие центры с направляющими скольжения представляют собой классические модели, разработанные для удовлетворения требований высокой точности, высокой стабильности и высокоэффективной обработки при изготовлении прецизионных пресс-форм или прецизионных деталей. Оборудование широко применяется в таких отраслях, как производство пресс-форм, автомобильных деталей, судостроение и другие обрабатывающие производства.
Обрабатывающий центр для профилей
Серия профилеобрабатывающих центров представляет собой автоматизированные многофункциональные обрабатывающие центры, объединяющие в себе операции фрезерования, сверления, нарезания резьбы и снятия фасок.
Многоканальные сверлильно-резьбонарезные обрабатывающие центры
Многоканальный сверлильно-резьбонарезной обрабатывающий центр является высокопроизводительным инструментом для высокоскоростной и высокоточной обработки, объединяя в себе возможности выполнения таких сложных технологических операций, как фрезерование, сверление, нарезание резьбы, растачивание и другие, и сохраняя все эксплуатационные характеристики и преимущества сверлильно-резьбонарезного оборудования.
Портальный обрабатывающий центр с двумя линейными направляющими и одной направляющей скольжения
В серии с двумя линейными направляющими и одной жёсткой направляющей ось Z выполнена в виде жёсткой направляющей, что повышает жёсткость ползуна и его виброустойчивость. Оси X и Y выполнены на линейных направляющих, что обеспечивает высокую скорость перемещения подвижных узлов и точность позиционирования.

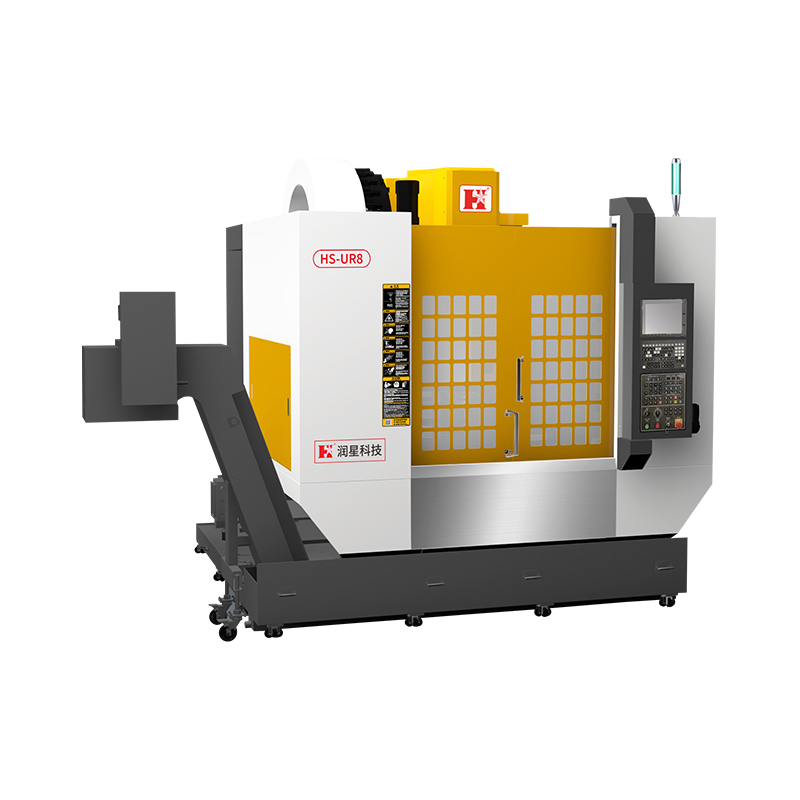

Вертикальные обрабатывающие центры серии UR
